符合IEEE 802.3i、IEEE 802.3u、IEEE802.3ab、IEEE802.3x标准;
支持IEEE802.3af、IEEE802.3at标准;
支持默认模式、端口隔离模式、监控模式及网络延长模式,可自由选择切换;
流控方式:全双工采用IEEE 802.3x标准,半双工采用Backpressure标准;

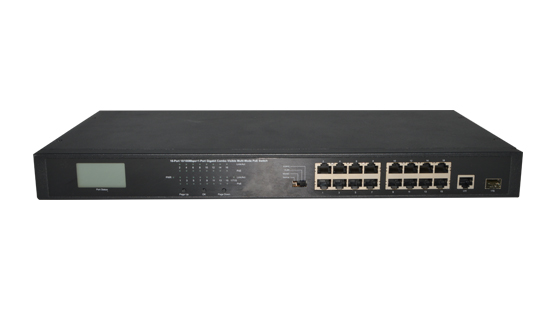

16个10/100Mbps端口,1个千兆Combo端口,支持端口自动翻转(Auto MDI/MDIX);
每个PoE端口支持的******功率达30W,PoE输出总功率最高可达240W;
MAC地址容量4K,支持MAC地址自学习和老化;
动态LED指示灯,提供简单的工作状态提示及故障排除;
LCD实时显示PoE供电状态, 功率分配和故障一目了然 ;
型号
|

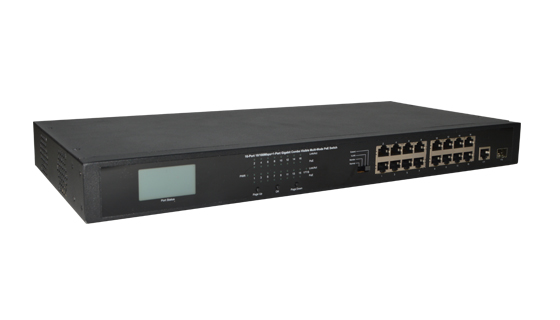

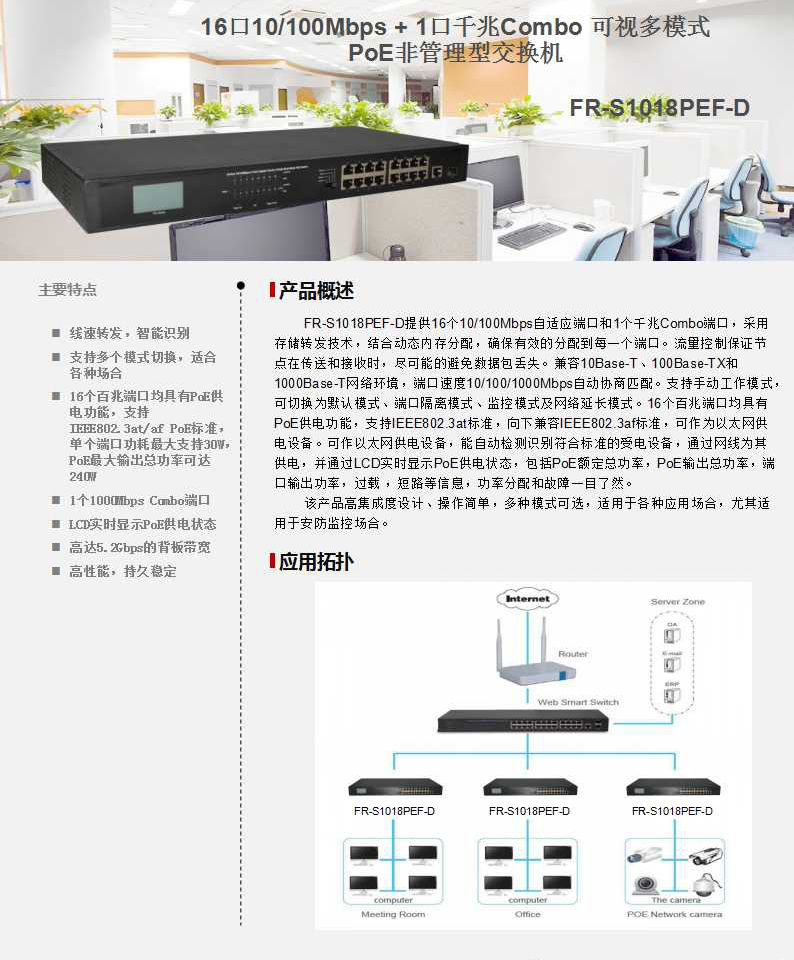

FR-S1018PEF-D
|
|
芯片
|
IP1818+2*IP108+IP1001+2*IP808+STM32F030CCT6TR
|
|
网络协议
|
16个10/100Mbps自适应RJ45端口(Auto MDI/MDIX) 1个千兆Combo(RJ45/SFP)端口
|
|
接口
|
16个10/100Mbps自适应RJ45端口(Auto MDI/MDIX) 1个千兆Combo(RJ45/SFP)端口
|
|
网络媒介 |
10Base-T:非屏蔽3类、4类双绞线(******100m) 100Base-TX:非屏蔽5类、超5类双绞线(******100m) 1000Base-T:非屏蔽5类、超5类、6类双绞线(******100m) 1000Base-X:多模光纤、单模光纤
|
|
传输方式
|
Store-and-Forward
|
|
MAC地址容量
|
4K
|
|
交换容量
|
5.2Gbps
|
|
包转发率
|
3.87Mpps
|
|
包缓存
|
2.75Mbit
|
|
巨型帧
|
1536Byte
|
|
工作模式 |
默认模式 |
端口互通 |
端口隔离模式 |
1~16口之间不能相互通信,但都能与上联Combo口(17T/S)进行通信 |
|
监控模式 |
1~8口支持端口优先级,优化端口缓存,交换机所有端口之间可以相互通信 |
|
网络延长模式
|
1~8口速率降为10Mbps,最远传输距离可达250米,所有端口之间可以相互通信
|
|
显示屏
|
128*64点阵LCD
|
|
PoE接口(RJ45)
|
16个符合IEEE802.3at/af标准PoE端口
|
|
供电引脚
|
4/5(+),7/8(-)
|
|
POE输出功率
|
240W
|
|
指示灯
|
每台
|
Power(电源):绿色
|
每端口
|
端口Link/Act (连接/工作):绿色 PoE:黄色
|
|
功耗
|
******(PoE满载): 270W(220V/50Hz)
|
|
电源
|

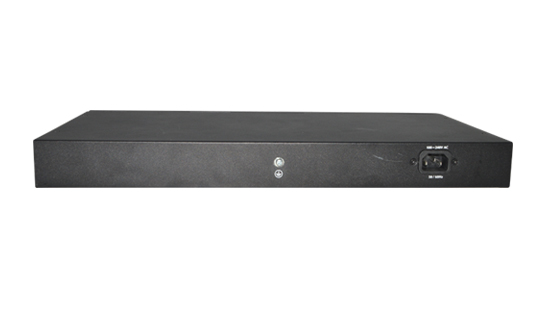

交流 100V~240V 50/60HZ 260W 内置电源
|
|
外形尺寸(Lx W x H)
|
441*208*44 mm (19英寸铁壳)
|
|
环境参数 |
工作温度:0ºC~45ºC 存储温度:-40ºC~70ºC 工作湿度:10%~90% RH 无凝结 存储湿度:5%~90% RH 无凝结 |
