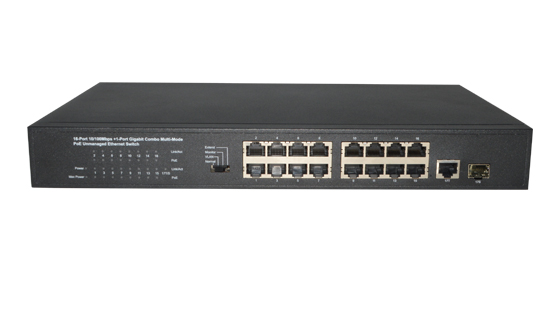

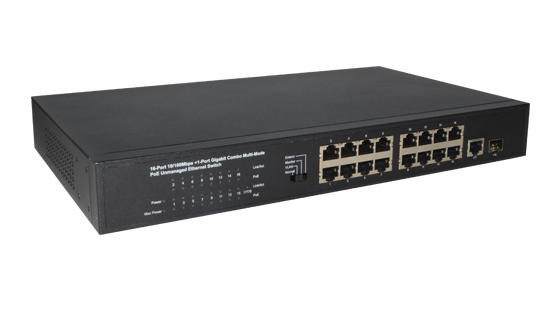

FR-S1018PEF-C(中性)
型号:FR-S1018PEF-C
  •  符合IEEE 802.3、IEEE 802.3u、IEEE802.3ab、IEEE802.3x标准;
  • 支持IEEE802.3af、IEEE802.3at,IEEE802.3bt标准;
  • 支持默认模式、端口隔离模式、监控模式及网络延长模式;
  • 存储-转发体系结构;
  • 16个10/100Mbps端口,1个千兆Combo端口,支持端口自动翻转(Auto MDI/MDIX);
  • 1~2口单路PoE支持的******功率达60W,PoE输出总功率最高可达135W;
  • 流控方式:全双工采用IEEE 802.3x标准,半双工采用Backpressure标准;
  • MAC地址容量4K,支持MAC地址自学习和老化;
  • 动态LED指示灯,提供简单的工作状态提示及故障排除;




规格参数



型号



FR-S1018PEF-C



芯片



IP1818L+2*IP108AL+IP1001+4*MAX5980+STM8S003F3



网络协议



IEEE 802.3,IEEE 802.3u,IEEE802.3ab,IEEE802.3zIEEE802.3x, IEEE802.3af、IEEE802.3at,IEEE802.3bt



接口



16x10/100Mbps自适应RJ45端口(Auto MDI/MDIX)

1 x 千兆Combo(RJ45/SFP)端口



网络媒介



10Base-T:非屏蔽3类、4类双绞线(******100m)

100Base-TX:非屏蔽5类、超5类双绞线(******100m)

1000Base-T:非屏蔽5类、超5类、6类双绞线(******100m)

1000Base-X:多模光纤、单模光纤



传输方式



存储转发



MAC地址容量



4K



交换容量



5.2Gbps



包转发率



3.87Mpps



包缓存



2.75Mbit



巨型帧



1536Byte




工作模式


默认模式

端口互通

端口隔离模式

1~16口之间不能相互通信,但都能与上联Combo口(17T/S)进行通信

1~8口支持端口优先级,优化端口缓存,交换机所有端口之间可以相互通信

监控模式

网络延长模式



1~8口速率降为10Mbps,最远传输距离可达250米,所有端口之间可以相互通信



PoE接口(RJ45)





2个符合IEEE802.3bt标准PoE端口,14个符合IEEE802.3at/af标准PoE端口



供电引脚



1~2口:1/2/4/5(+),3/6/7/8(-)   3~16口:4/5(+),7/8(-)



POE输出功率



  ******:135W



指示灯



每台



Power(电源):绿色;MAX 灯:红色;



每端口



端口Link/Act (连接/工作):绿色   PoE:黄色



功耗



AC功耗 162.2W

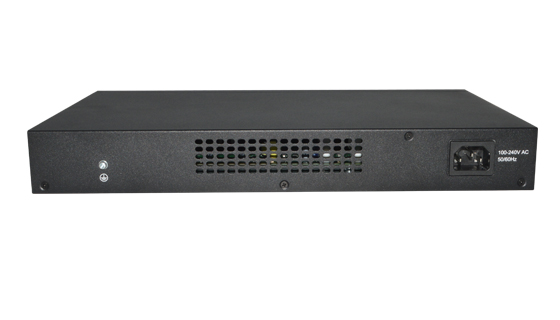

电源



交流 100V~240V 50/60HZ 150W  内置电源



外形尺寸(Lx W x H)



340*200*43 mm (13英寸铁壳)



环境参数

工作温度:0ºC~45ºC

存储温度:-40ºC~70ºC

工作湿度:10%~90% RH 无凝结

存储湿度:5%~90% RH 无凝结
