符合IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE802.3x、IEEE802.3az、IEEE802.3at、IEEE802.3af、IEEE802.3bt标准;
24个10/100M自适应RJ45端口,1个千兆光电复用端口,所有电口支持端口自动翻转(Auto MDI/MDIX) 和自动协商功能,自动调整传输方式和传输速率;
交换机1、2端口支持IEEE802.3bt标准的60W大功率输出,其它PoE端口功耗******支持30W,PoE总功耗******可达190W ;
流控方式:全双工采用IEEE 802.3x标准,半双工采用Backpressure标准;
支持MAC地址自学习;
采用存储-转发体系结构;
多种工作模式自由切换;
动态LED指示灯,提供简单的工作状态提示及故障排除;
内置210W高性能开关电源;
型号
|
FR-S1026PEF-C
|
|
芯片
|
IP1829A+1*AR8033+6*MAX5980
|
|
网络协议
|
IEEE 802.3,IEEE 802.3u,IEEE 802.3ab,IEEE802.3x,IEEE802.3az,IEEE802.3at,IEEE802.3af ,IEEE802.3bt
|
|
网络介质 |
10Base-T:3类或3类以上非屏蔽双绞线(******100m) 100Base-TX:5类非屏蔽双绞线(******100m) 1000Base-T:超5类非屏蔽双绞线(******100m) 1000Base-SX:62.5μm/50μm MMF(2m~550m) 1000Base-LX:62.5μm/50μm MMF(2m~550m) 或 10μm SMF(2m~5000m)
|
|
传输方式
|
存储转发
|
|
背板带宽
|
6.8Gbps
|
|
包转发率
|
5.06Mpps
|
|
包缓存
|
4Mbit
|
|
MAC地址表
|
16K
|
|
巨型帧
|
16KByte
|
|
工作模式 |
默认模式 |
端口互通 |
端口隔离模式 |
1~24口之间不能相互通信,但都能与上联Combo口(25T/S)进行通信。 |
|
监控模式 |
1~8口支持端口优先级,优化端口缓存,交换机所有端口之间可以相互通信。 |
|
网络延长模式
|
1~8口速率降为10Mbps,最远传输距离可达250米,所有端口之间可以相互通信。
|
|
PoE接口(RJ45)
|
24个符合IEEE802.3at/af标准PoE端口(其中1、2端口支持IEEE802.3bt标准)
|
|
供电引脚
|
IEEE802.3at/af 4/5(+),7/8(-) IEEE802.3bt 1/2(+)4/5(+),3/6(-)7/8(-)
|
POE输出功率
|
******:190W
|
|
端口数
|

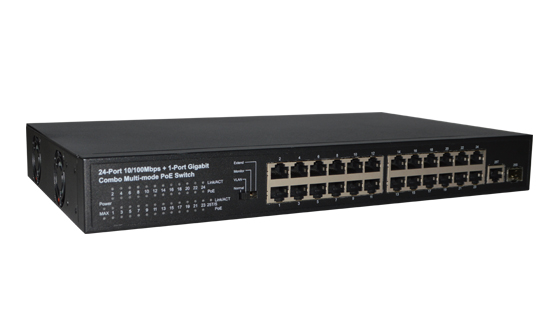

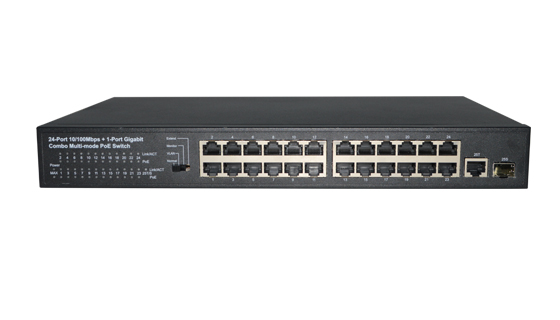

24个10/100Mbps自适应RJ45端口(Auto MDI/MDIX) 1 x 千兆Combo(RJ45/SFP)端口
|
|
LED指示
|
每个端口 |
Link/Act: 绿色 PoE :黄色 |
每台
|
Power(电源):绿色 Max(PoE):红色
|
|
电源
|

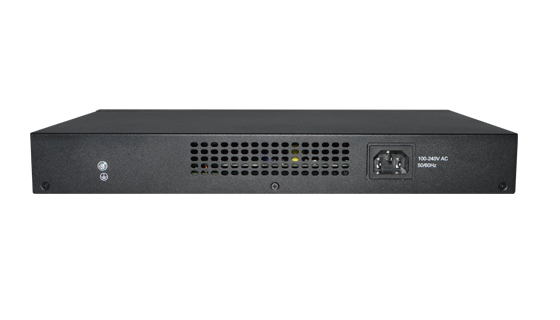

AC 100-240V/50-60Hz 210W内置开关电源
|
|
功耗
|
******(端口满载): 197.44W(220V/50Hz)
|
|
外形尺寸(L×W×H)
|
340*200*43mm
|
|
使用环境 |
工作温度:-5℃~45℃ 存储温度:-40℃~70℃ 工作湿度:10%~90% RH 无凝结 存储湿度:5%~90% RH 无凝结 |
